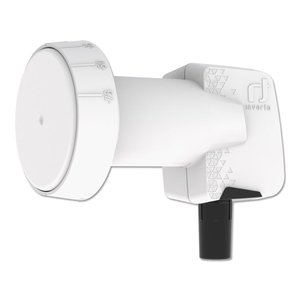

Inverto IDLH-SNL410-HMPRO-OPN Home Pro Single 40mm PLL LNB

Single PLL LNB - 40 mm

De Inverto IDLH-SNL410-HMPRO-OPN is een single PLL LNB die beveiligd is voor 4G/LTE-signalen. Deze LNB biedt geoptimaliseerde ontvangstmogelijkheden door de nieuwste chipsettechnologie en het waveguide-ontwerp voor de ontvangst van satellietsignalen.

Hogere frequentiestabiliteit dan conventionele LNB

Deze PLL (phase-locked Loop) LNB verschilt qua techniek van conventionele LNB's. Hierdoor biedt deze Inverto PLL LNB een hogere frequentiestabiliteit dan een conventionele LNB.

Eén satelliet, receiver met één tuner

Met deze single PLL LNB ontvangt u satelliet-televisie vanaf een enkele satelliet en distribueert deze naar een receiver met één tuner.

De LNB ondersteunt HD en UHD en levert uitstekende RF-prestaties. De IDLH-SNL410-HMPRO-OPN verbruikt weinig stroom en 4G/LTE-signalen hebben weinig invloed op de signaalkwaliteit.

Inverto IDLH-SNL410-HMPRO-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentiestabiliteit

Technische specificaties Inverto single PLL LNB IDLH-SNL410-HMPRO-OPN (40mm)

• Frequentiebereik
  • Input: 10,7 GHz ~ 12,75 GHz
  • Output: 950 MHz ~ 2150 MHz
• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,3 dB (max. 0,7 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
• LO temperatuurafwijking: max. ±1,0 MHz
• LO faseruis @ 10 kHz: max. -80 dBc/Hz
• Conversion gain: min. 55 dB
• Gain ripple (over 26 MHz bandwidth): ±0,75 dB
• Gain variation (over full band): ±4 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: min. 22 dB
• Control signal
  • Ca (V): 11,0 V ~ 14,0 V
  • Cb (H): 16,0 V ~ 20,0 V
  • Cc (band switching): 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
• Output VSWR: 2,5:1
• In band spurious level: max. -60 dBm

• Stroomverbruik: 95 mA
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Output impedantie: 75 Ω
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6

• Gewicht: 136 g
• Afmeting verpakking (b x d x h): 13,1 x 8,1 x 7,6 cm
